La SDH : Le WDM

Technologie complémentaire à la SDH

Limite du multiplexage synchrone atteinte (débits de 10 Gbits/s)
Débit insuffisant pour les réseaux nationaux
La capacité de la fibre peut être multipliée avec le multiplexage en longueur d'onde : WDM
40x2.5Gbit/s : plus facile & moins cher que 1x40Gbit/s

Principe du WDM

Les différentes signaux STM-16 sont juxtaposés à diférentes fréquences (ou longueurs d'onde). C'est le même principe de multiplexage que la radio ou la télévision.

spectre du WDM

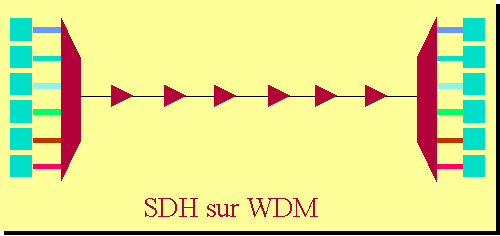

Une technologie " tout optique "

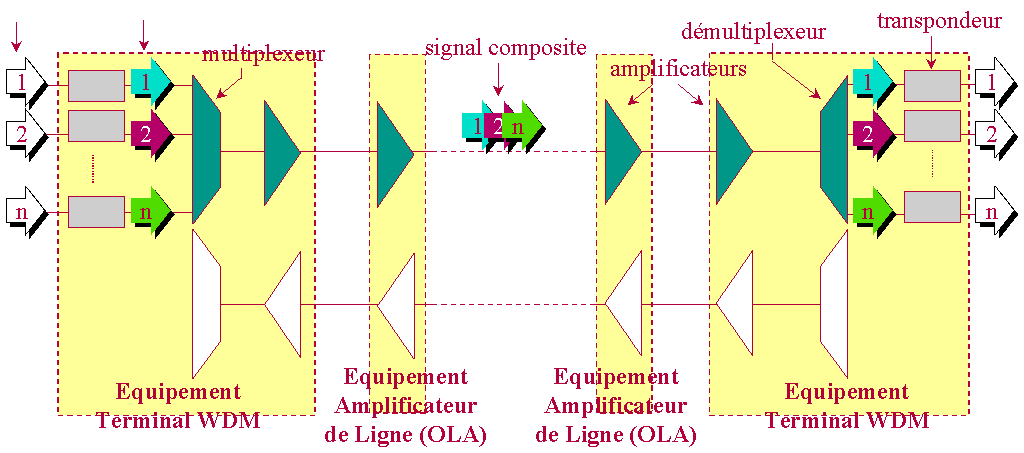

WDM

Avantages & inconvénients du WDM

économie sur l'infrastructure optique
économie sur les équipements régénérateurs
solution économiquement favorable sur de longues distances uniquement
pas d'indicateur de qualité de transmission. Les couches superieures s'en chargent : SDH ou IP.
transparence de la transmission : signaux ATM, IP, SDH...
solution en anneau de faible portée. Pour permettre des topologies avec redondance. Sur la longue distance, les couches superieures s'en chargent. Les mécanismes de commutation du normal sur secours ou reroutage sur un autre chemin intégrés aux couches SDH, ATM ou IP réalisent le basculement.
