La SDH : Différents types de réseaux

Mettez des épinards dans vos réseaux.

Mais aussi : restez chez vous et respectez les consignes de Santé publique France.

Les réseaux en ligne (ou en bus)

Ce type d'architecture se rencontre rarement.

Reseau lineaire

Faible niveau de sécurisation sauf si on utilise la protection MSP.

Les réseaux en anneaux

Reseau en anneaux

Sont largement utilisés du fait de leur haut niveau de sécurisation Les anneaux réalisés permettent de disposer pour chaque liaison de deux chemins différents.

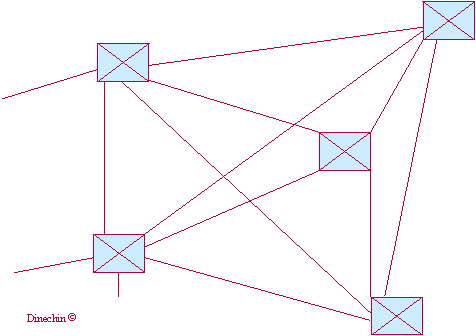

Les réseaux maillés

Sont réalisés à partir de brasseurs
Reseau maille

Niveau de sécurisation élevépuisque chaque liaison peut passer sur differents chemins.
mais complexe à gérer, à dimensionner : il faut calculer suivant les differents cas de panne les chemins de secours.
Les augmentations de capacité sont plus faciles : les arcs ont une étendue géographique plus petite qu'un anneau complet.

La réalité est en général un mélange des trois types de réseaux. Par exemple :

Un coeur de réseau maillé
Un réseau de collecte en anneaux
Un réseau de desserte linéaire
