Les mécanismes de protection

Plusieurs niveaux de protection sont mis en oeuvre dans les réseaux SDH


La protection de carte

Agit en cas de défaillance d'une carte. Il peut s'agir d'une protection 1+1 ou 1:N.

Le declanchement et la methode de basculement dépend du constructeur


La protection de la section de multiplexage

Protection linéaire ou protection en anneaux


Appelé Multiplex Section Protection (MSP) ou Automatic Protection Switching (APS).

Il s'agit d'une protection n+1.

Utilise les octets K1, K2 du MSOH

Une partie de la section de multiplexage est gardée en réserve pour la protection :

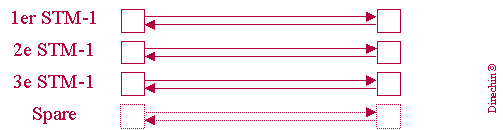

 MSP Normal

En cas de panne, un échange entre les ADM permet de basculer sur la réserve. On peut aussi utiliser la capacite en secours pour transporter du trafic non prioritaire ou extra trafic.

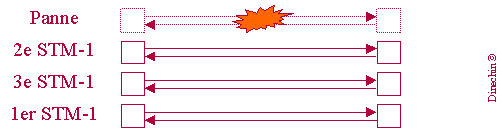

MSP Secours

La plupart du temps c'est une protection 1+1.

Les cartes d'interfaces et les câbles sont doublés.

Protection 1+1

APS 1+1 (Automatic Protection Switching)

MSP (Multipex Section Protection) sur réseau linéaire : traite des dérangements à l'intérieur d'une section de multiplexage

Le protocole K1 K2 n'est pas utilisé :

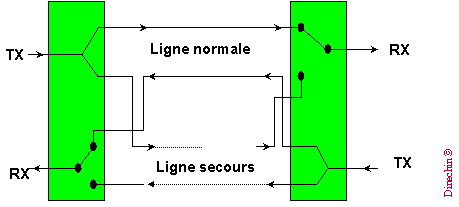

APS 1+1

Lorsqu'une FO coupe, par exemple celle du haut, le recepteur de droite n'est plus eclaire. Il detecte dont une panne et grace à la fonction ALS (G.958), commande a l'emetteur de droite de s'eteindre et de passer sur le secours de droite (deuxieme paire). L'emetteur s'eteignant, l'autre recepteur (a gauche) ne recoit rien. Il commande donc a son emetteur (gauche) de couper et bascule sur le secours. Toutes les 90 secondes, le laser normal redemarre pendant 2 secondes pour tenter de reprendre l'etat precedant la panne.

Protection sur


MS-SPRING (MS-Shared Protection Ring)

C'est une protection de la section de multiplexage : protection en anneau au niveau VC-4

N/2 VC-4 dédié pour le trafic, N/2 pour la protection :

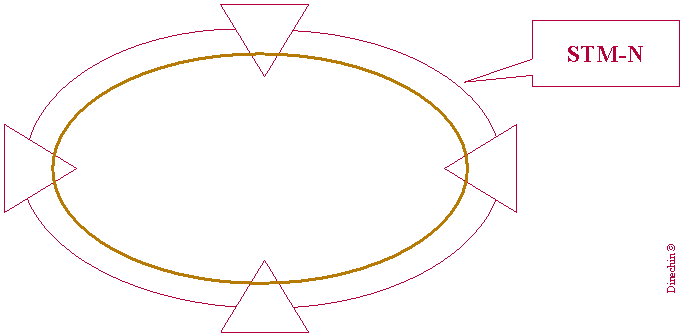

MSSPring

En MS-SPRing 2FO, 8 VC-4 sont pour le normal. En MS-SPRing 4FO, 16 VC-4 sont pour le normal. Si on ramene ca a la paire de FO, on obtient la même efficacite, mais la difference vient du dimensionnement (plus facile d'optimiser sur 16 VC-4 que sur 8, surtout en VC-4-4c) et des equipements, dont certains ne savent pas faire le MS-SPRing 4FO et d'autres ne savent pas faire le 2FO.

Protection au niveau des circuits VC-4. Chaque circuit étant sur les N/2 premiers VC-4 du STM-N :

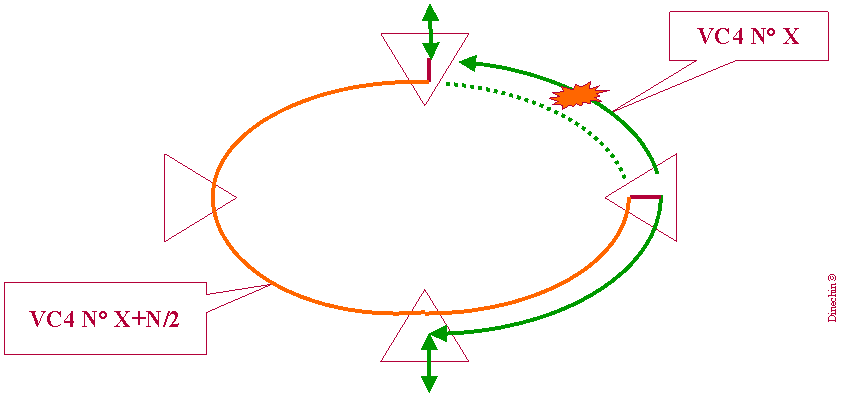

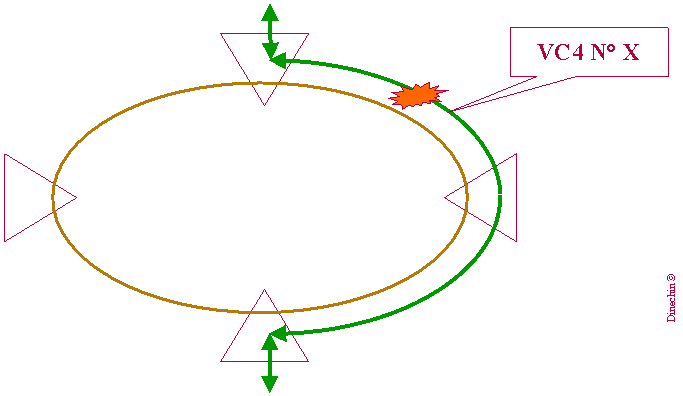

MSSPring après panne

Dialogue entre les équipements par protocole utilisant les octets K1, K2

Reroutage de part et d'autre de la section de multiplexage en alarme :

MSSPring retabli

Avantages : permet de partager chaque VC-4 par plusieurs circuits adjacents :

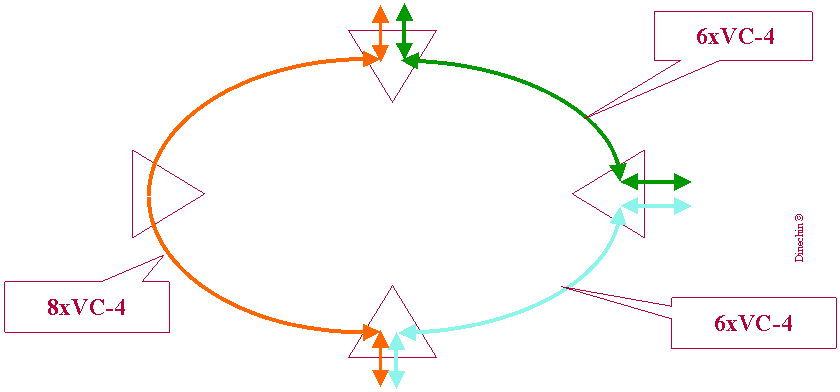

voisin a voisin

Il existe une astuce utilisee dans les reseaux sous marins lorsque la boucle est en fait un rectangle tres allonge (par exemple 500km pour le petit cote et 5000km pour le grand cote) : Pour eviter de faire deux traverses transatlantique ou trans-pacifique en cas de coupure, on prend un raccourci.


La protection de circuit : SNCP (Sub Network Connection Protection)

Niveau VC-4, VC-3, VC-12.

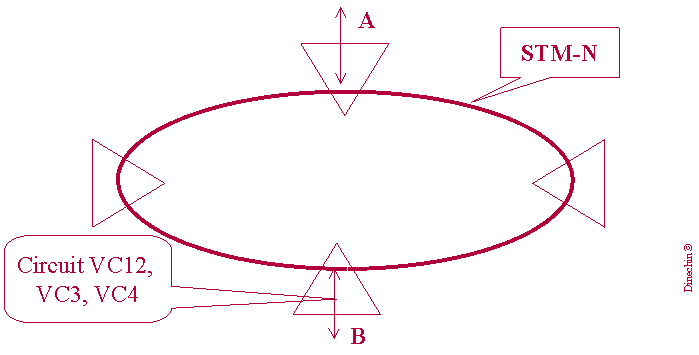

SNCP

Si un conduit est en alarme (LOS FEBE ou autre selon les choix de l'exploitant)

C'est une protection locale. Il n'y a pas de discussion entre les extrémités du conduit.

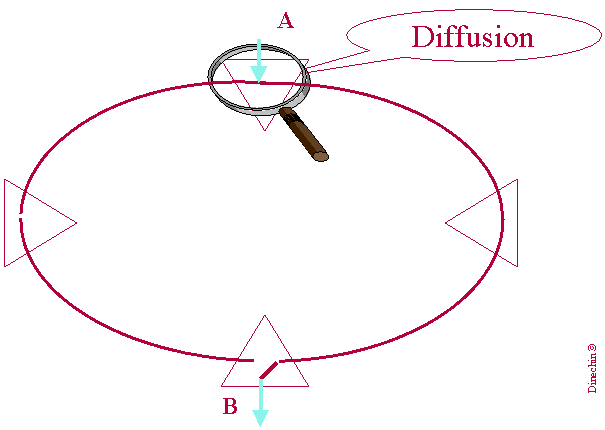

Le circuit est diffusé sur les deux chemins :

SNCP

C'est une connexion de type Insert to both.

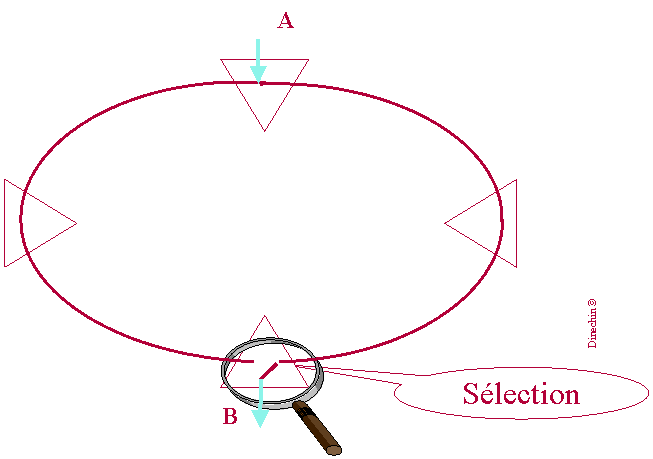

A l'arrivée, le meilleur des 2 signaux est sélectionné :

SNCP

C'est une connexion de type Drop protected.

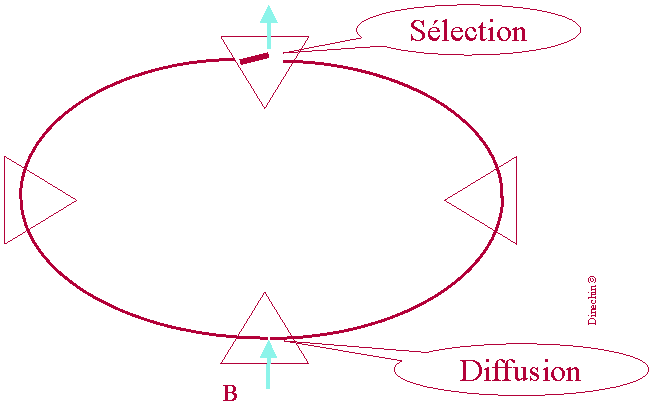

Idem dans l'autre sens :

SNCP

Sécurisation : interconnexion d'anneaux

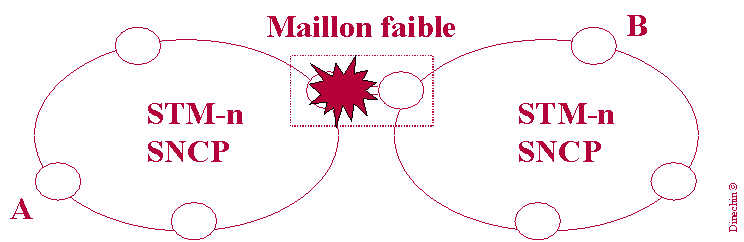

La fiabilité dépend étroitement d'un maillon faible :

SNCP

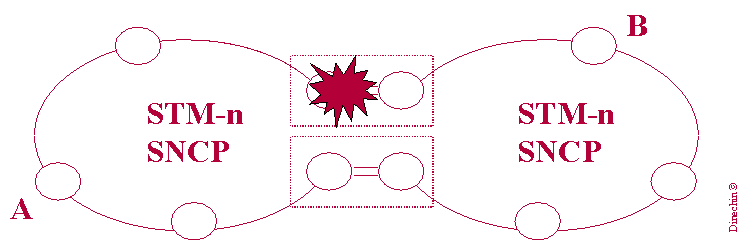

Une panne simple ne coupe pas la liaison :

SNCP

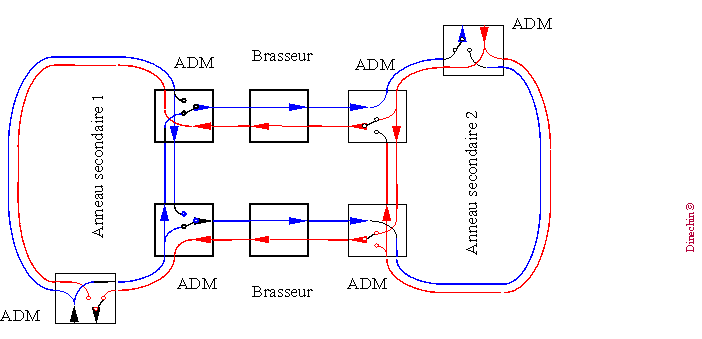

Protection avec utilisation de la connexion Drop & Continue :

Introduction d'un deuxième site pour fiabiliser l'interconnexion

SNCP avec Drop et continue

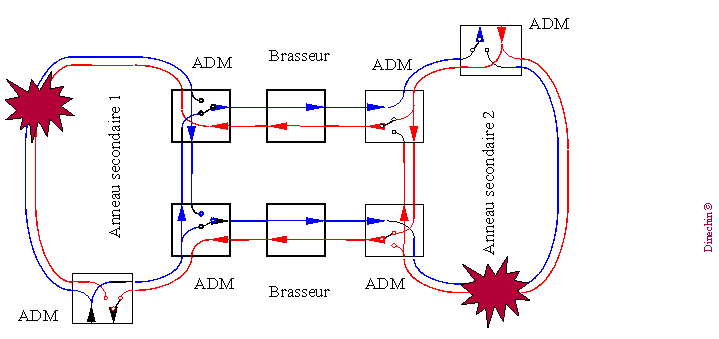

Autorise des pannes simultanées sur les câbles :

Panne d'un arc

Protège d'une panne totale d'un nœud

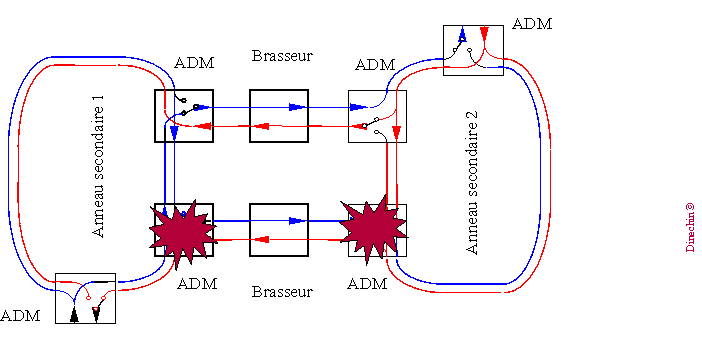

panne d'un noeud

Qu'un des ADM ou bien un des équipements intermédiaires (DXC) ou même le site entier tombe en panne, la liaison est encore secourue.
