La trame SONET est la suivante :

La trame de base est l'OC-1 ou STS-1.

STS-1 est constitué de 810 octets
- 9 rangées sur 90 colonnes
- Les entêtes prennent 27 octets
- La charge utile est de 87x9 = 783 octets
Le débit est de 51.84Mbit/s.

trame STS-1

OC signifie Optical Carrier & STS signifie que c'est une interface électrique.

En entrelaçant trois trames OC-1, on obtient la trame OC-3 comparable avec le STM-1.

trame OC-3

Si on compare avec une trame STM-1, on voit la différence : il n'y a qu'un seul pointeur, puisqu'il n'y a qu'un seul conteneur.

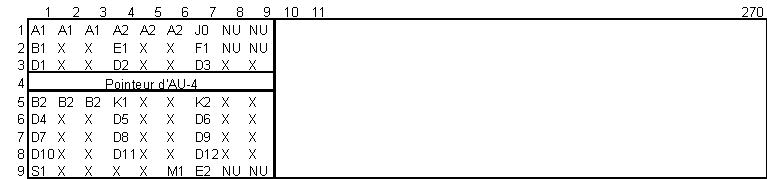

trame STM-1
